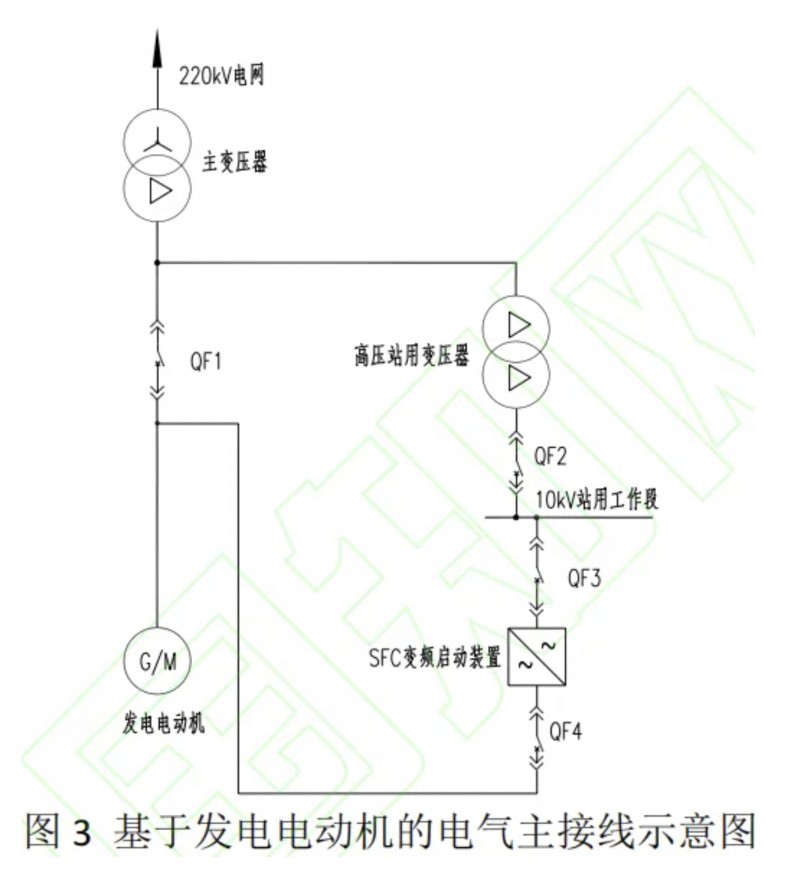

基于发电电动机的100MW级压缩空储能电站的电气主接线，主要电气设备包括发用变压器、静止变频启动装置(static电电动机、主变压器、高压站新路器QF1~QF4、10kV站用工作段等，接线示converter，SFC)、frequency意图如图3所示。
基于发电电动机的电气主接线方案，设置1台主变压器，兼作升压变压器和降压变压器，压缩储能时作为压缩机降压变压器，膨胀发电时作为发电机升压变压器，主变压器通过1回高压线路接入220kV配电装置母线。发电电动机采用发电机变压器组接线，出口通过断路器QF1与主变压器低压侧连接。设置1台高压站用变压器，提供全站的高压站用电源，高压侧连接主变压器低压侧，低压侧连接10kV站用工作段。设置一套SFC变频启动装置，以满足发电电动机启动并网的要求，电源取自10kV站用工作段。
基于发电电动机的电气主接线方案，取消了压缩空气储能电站中分别设置发电机和压缩机电动机的常规方案，将膨胀发电和压缩储能的两套电气系统和设备合并设置，简化了电气主接线系统;将空气透平发电机与压缩机电机合并设置，采用1台发电电动机代替发电机和多台压缩机电动机，大大提高了电机的利用率，减少了电机的数量;采用1台主变压器代替发电机升压变压器和多台压缩机降压变压器，大大提高了变压器的利用率，减少了变压器的数量。
该方案通过优化电气主接线系统，大幅简化了电气系统，减少了电气设备的数量，提高了电气设备的利用率，减小了压缩储能主厂房的尺寸和体积，降低了压缩空气储能电站的占地面积和工程造价。
该方案通过优化电气主接线系统，大幅简化了电气系统，减少了电气设备的数量，提高了电气设备的利用率，减小了压缩储能主厂房的尺寸和体积，降低了压缩空气储能电站的占地面积和工程造价。
